Z型斗式提升机外形为”Z”型，又叫Z型提升机，可水平-垂直-水平输送物料，进料口水平长度达-40米，垂直高度达30米，物料破损小，成品率高。Z型斗式提升机能单点或多点加料，通过卸料装置完成单点或多点卸料，用于处理粉末、散装固体或易碎、易碎的材料，因为它们可以减少产品损坏。

输送量：3-100立方/时 提升高度：2-100米

水平长度：1.2米-40米 垂直高度：1.5-30米

物料：用于输送固体和颗粒状物料，如大米、糖果、薯片、饼干、花生、美国杏仁、开心果、爆米花、动物饲料等。

试机视频更多视频 >

提升塑料颗粒、茶叶

多点卸料-提升饼干

水泥震实现场

客户现场

葵瓜子仁输送现场

提升葵瓜子仁

提升高度：4米

提升量：1.5吨

脱硫剂提升现场

提升脱硫剂

尺寸：20米-10米-2米

提升量：3-5吨

塑料颗粒提升现场

提升塑料颗粒

尺寸：2米-4米-7米

提升量：6立方/时

提升面粉现场

提升面粉

提升高度：4.5米

提升量：10吨/时

化工粉料提升现场

提升化工粉料

尺寸：20米-13米-3米

提升量：16立方/时

z型斗式提升机设备

外形：Z型，C型

Z型
C型

材质：碳钢，不锈钢

碳钢
不锈钢

料斗：碳钢，不锈钢，食品级塑料

碳钢
不锈钢
食品级塑料

推荐产品：不同需求产品推荐

Z型斗式提升机（Z型提升机）
Z型转斗式提升机
Z型连续式提升机
加料斗Z型斗式提升机
移动Z型斗式提升机

z型斗式提升机工作原理

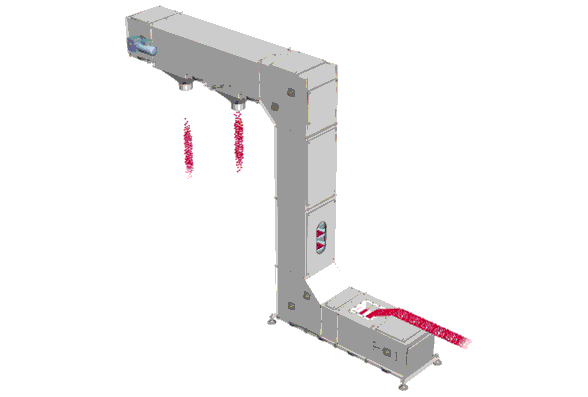

z型斗式提升机原理模拟图

z型斗式提升机工作时，料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， z型斗式提升机将物料倾入接受槽内。

z型斗式提升机结构

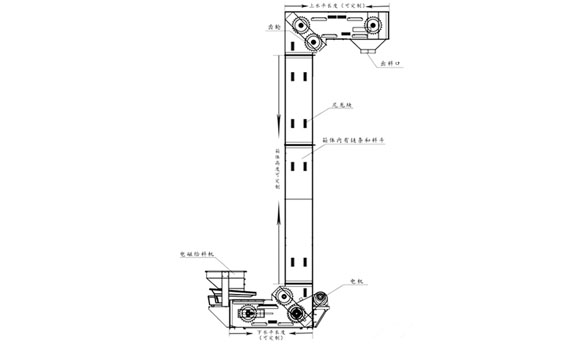

z型斗式提升机结构图

Z型斗式提升机由机壳、输送链、料斗、驱动轮、改向轮、张紧装置、导向装置、进料口、出料口等部分组成。——配件咨询

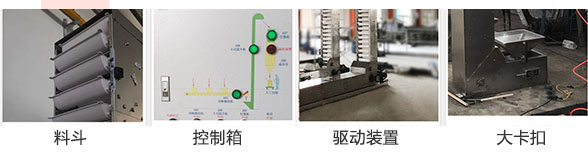

细节展示

z型斗式提升机技术参数(参考价格)

立即购买

型号			ZD-3	ZD-6	ZD-10	ZD-15	ZD-20	ZD-25	ZD-30	ZD-35
输送量	100%	m³/h	6	15	22	30	45	56	68	80
	75%		4.5	11	16.5	22.5	33.5	42	51	60
料斗	斗容	L	3	6	10	15	20	25	30	35
	斗宽	mm	370	470	870	500	560	690	815	940
	斗距	mm	228.6			330
链条	节距	mm	38.1			66
	条数	——	2
	单条链条破断载荷（kv）(最小值)	——	37.6			90
链轮	齿数	——	26			22
	节圆直径	mm	316.09			463.75
料斗运行速度		m/s	≤0.3			≤0.25
传动轴转速		r/min	≤0.3
最大提升高度		m	≤4.5
最大水平输送距离		m	≤100
总功率		KW	0.75~22			1.1~22	2.2~22	5.5~22	5.5~30
