环链斗式提升机
- 不锈钢
价格：
环链式斗式提升机，又叫环链式斗式提升机，是以优质合金钢圆环链带动料斗提升物料的设备，采用混合式或重力卸料，挖取式装料，适用于垂直提升堆积密度小于 1.5 t/m³粉状、粒状及小块状等无磨琢及磨琢性小的物料，物料温度在250℃以下；环链式斗式提升机分单、双通道两种形式为机内重锤箱恒力自动张紧，提升量比普通机型提高30%以上；链轮采用可换轮缘组合式结构，使用寿命长，轮缘更换工作简便。
输送量：5.4-365立方/时 提升高度：40米
斗容：5.2~10L 斗速：1.25m/s 电机功率：5.5~7.5KW
物料：粉状、粒状及小块状的无磨琢及磨琢性小的物料，如：树脂砂，水泥，石子，烘干砂，河沙，食盐
试机视频更多视频 >
-
单通道-提升鸡精
-
双通道-提升玉米
-
提升化肥
客户现场
-
物料：提升石膏
提升量：59立方/时
提升高度：6米
型号：TH315环链斗式提升机
-
物料：提升水泥
提升量：94立方/时
提升高度：6米
型号：TH400环链斗式提升机
-
物料：提升石子
提升量：20吨/时
提升高度：14米
型号：TH630环链斗式提升机
-
物料：提升食盐
提升量：3吨/时
提升高度：4.5米
型号：TH315环链斗式提升机
-
物料：提升树脂砂
提升量：100立方/时
提升高度：18米
型号：TH800环链斗式提升机
环链斗式提升机设备
材质：碳钢、不锈钢
碳钢
不锈钢
外形：单通道，双通道
单通道
双通道
型号：TH，HL
TH
HL
料斗：ZH，SH
ZH(中深斗)
SH(深斗)
推荐产品：不同需求产品推荐
环链式斗式提升机
圆环链斗式提升机
环链离心斗式提升机
环链斗式提升机工作原理
环链斗式提升机工作时，环链式料斗把物料从下面的储藏中舀起，随着环形链提升到顶部，绕过顶轮后向下翻转，然后将物料倾入接受槽内，从而达到提升的目的。
环链斗式提升机技术参数(参考价格)
HL型环链斗式提升机型号参数
| 型号 | TH160 | TH200 | TH250 | TH315 | TH400 | TH500 | TH630 | |||||||||||
| 料斗形式 | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ||||
| 输送量m³/h | 普通型 | 15 | 25 | 18 | 29 | 31 | 48 | 35 | 60 | 60 | 94 | 75 | 118 | 114 | 185 | |||
| 改进型 | – | – | – | – | – | – | 46 | 80 | 80 | 125 | 100 | 157 | 152 | 246 | ||||
| 料斗 | 斗宽mm | 160 | 200 | 250 | 315 | 400 | 500 | 630 | ||||||||||
| 斗容L | 1.2 | 1.9 | 1.5 | 2.4 | 3.0 | 4.6 | 3.75 | 6.0 | 5.9 | 9.5 | 9.3 | 15.0 | 14.6 | 23.6 | ||||
| 斗距mm | 普通型 | 500 | 512 | 688 | ||||||||||||||
| 改进型 | – | 384 | 516 | |||||||||||||||
| 链条 | 圆钢 (直径×节距)mm | 14×50 | 18×64 | 22×86 | ||||||||||||||
| 环数 | 普通型 | 9 | 7 | 7 | ||||||||||||||
| 改进型 | – | 5 | 5 | |||||||||||||||
| 料斗运行速度m/s | 1.2 | 1.4 | 1.5 | |||||||||||||||
| 主链轮节圆直径mm | 300 | 365 | 520 | 630 | 710 | 800 | 900 | |||||||||||
| 主轴转速r/min | 69.71 | 63.22 | 44.11 | 42.5 | 37.6 | 35.8 | 31.8 | |||||||||||
| 物料*大块度mm | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |||||||||||
注：
ZH—中深斗：输送湿粘性物料，如糖、湿细沙等。
SH—深斗：输送重的粉状至小块状物料，如水泥、砂、煤等。
HL型环链斗式提升机型号参数
| 项目 | |||||||||
| HL300 | HL400 | ||||||||
| S制法 | Q制法 | S制法 | Q制法 | ||||||
| 输送能力，平方米/小时 | 28 | 16 | 47.2 | 30 | |||||
| 料斗容量，升 | 5.2 | 4.4 | 10.5 | 10 | |||||
| 斗距，毫米 | 500 | 500 | 600 | 600 | |||||
| 运行部分（料斗牵引链条） 公斤/米 | 24.8 | 24 | 29.2 | 28.3 | |||||
| 牵引链条 | 型式 | 锻造环形链 | |||||||
| 圆钢直径（毫米） | 18 | 18 | |||||||
| 节距（毫米） | 50 | 50 | |||||||
| 破断强度（公斤） | 12800 | 12800 | |||||||
| 料斗运动速度（米/秒） | 1.25 | 1.25 | |||||||
| 传动链条轴转数（转/分） | 37.5 | 37.5 | |||||||
| 输送物料的散状比重 | H,米 | N,千瓦 | H,米 | N,千瓦 | H,米 | N,千瓦 | H,米 | N,千瓦 | |
| 0.8 | 59 | 6.35 | 64 | 4.36 | 30 | 7 | 33 | 6.3 | |
| 1.0 | 52 | 7.55 | 60 | 5.12 | 27 | 7.6 | 30 | 7 | |
| 1.25 | 41 | 8.7 | 49 | 5.3 | 23 | 8 | 26 | 7.6 | |
| 1.6 | 31 | 9.7 | 39 | 5.3 | 18.5 | 8.4 | 22 | 8.2 | |
| 2.0 | 24 | 9.7 | 29 | 5.35 | 15 | 8.6 | 18 | 8.4 | |
| 传动装置制法 | C1 | C2 | C3 | C4 | C1 | C2 | |||
| 圆柱齿轮减速机 | 传动装置右装 | JZQ400—IV—3U | JZQ400—IV—3U | ||||||
| 传动装置左装 | JZQ400—IV—4Y | JZQ400—IV—4Y | |||||||
| 电动机型号 | Y132M2—6 | Y160M—6 | Y160L—6 | Y160M—6 | Y160L—6 | ||||
| 传动装置功率（千瓦） | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | |||
| 棘轮制动装置（齿轮X模数） | 6X18 | 6X18 | 8X15 | 8X15 | 6X18 | 8X15 | |||
| 传动装置重量（公斤） | 628 | 702 | 870 | 885 | 902 | 917 | |||
| 物料的最大块度(毫米) | 25 | 35 | 45 | 55 | |||||
环链斗式提升机厂家
大汉环链斗式提升机生产厂家出售环链斗式提升机（环链斗提机），TH环链式斗式提升机，HL型环链斗式提升机，圆环链斗式提升机，重锤环链式斗式提升机，环链离心斗式提升机等产品，型号规格齐全，价格低至元起，根据不同使用环境和物料有碳钢和不锈钢环链斗式提升机可选（碳钢：采用Q235碳钢材质，适合对耐腐蚀要求和卫生要求不高的物料使用，成本较低；不锈钢：采用SUS304/316不锈钢材质，具有耐酸、碱、盐等腐蚀，高温下抗氧化、干净卫生等特点，适合食品，医药，化工行业使用）；根据提升量不同分单通道和双通道环链斗式提升机，双通道的提升量比单通道提升量高30%左右，大家可根据需求选择。15836198876
-
提升量大
环链斗式提升机提升高度达40米，输送量达540立方/时，相比普通提升机，提升量提高30%以上。
-
胶带牵引，耗能低
环链斗式提升机适用输送堆积密度≤1.5吨/立方的粉、粒、小块状等低磨琢性物料（物料温度不超过250℃）。
-
圆环链强度强
采用低合金钢制造的高强度圆环链为牵引件，抗拉强度高，耐磨性好，使用寿命长。
-
维修成本低
采用组装式链轮，有轮体、轮缘用高强度螺栓联接而成。轮缘更换方便，且节约拆料、降低了维修费；
环链斗式提升机图片

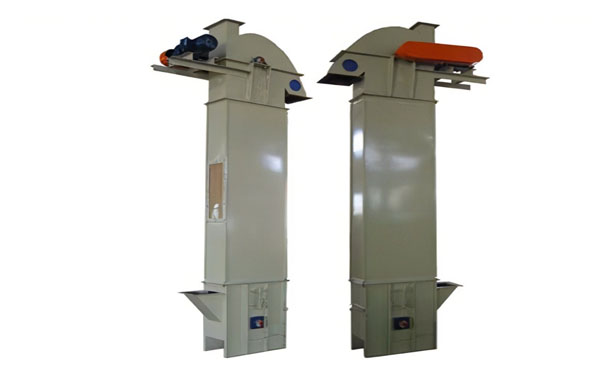

TH环链斗式提升机
HL环链斗式提升机
不锈钢环链斗式提升机
钢丝环链斗式提升机
环链离心斗式提升机
